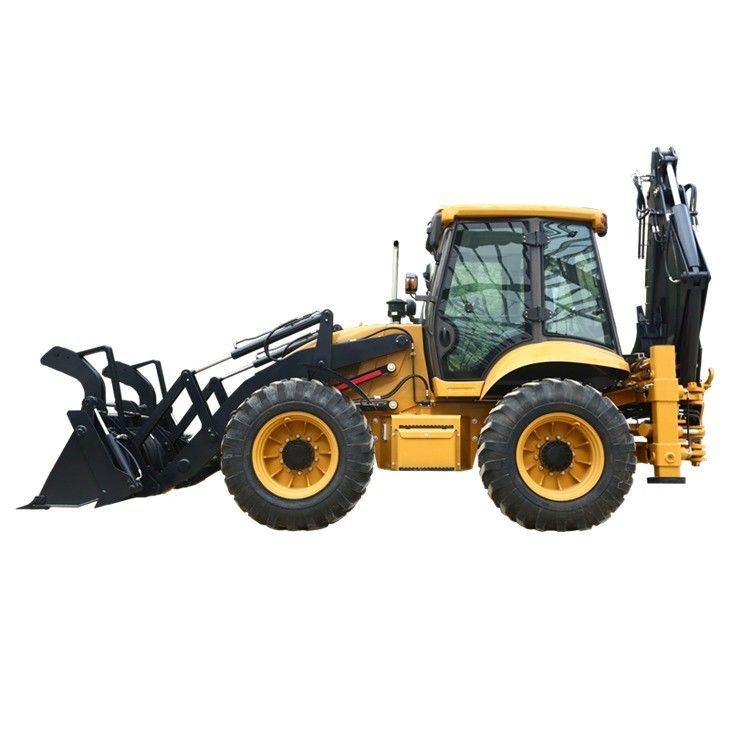

Ο φορτωτής σάκων 388H ανήκει στην τελευταία γενιά φορτωτών σάκων Shanmon, η οποία αναπτύσσεται για τη ρωσική αγορά με μια σειρά καινοτομιών.Είναι ένα φιλικό προς το χρήστη μηχάνημα που προσφέρει υψηλής ποιότητας απόδοσηΠρος το παρόν, η Σάνμον παράγει πάνω από 1000 μονάδες ανάποδα κάθε μήνα, που είναι για πώληση.
| Συνολική διάσταση | Εργασιακό βάρος | 10500 κιλά |
| Συνολική διάσταση ((L×W×H) | 6450 × 2530 × 3120 mm | |
| Βάση τροχού | 2335 χιλιοστά | |
| Τροχιά τροχού | 2050 χιλιοστά | |
| Ανοικτή θέση εδάφους | 450 χιλιοστά | |
|
Απόδοση |
Δυνατότητα κουβά φορτωτή |
1.2m3 |
|
Δύναμη διάρρηξης φορτιστή |
47KN |
|
|
Δυνατότητα ανύψωσης φορτιστή |
2500 κιλά |
|
|
Υψόμετρο στάθμευσης φορτιστή |
3050 χιλιοστά |
|
|
Πεδίο εφοδιασμού του φορτωτή |
870 mm |
|
|
Βαθμός σκάβωσης φορτιστή |
52 χιλιοστά |
|
|
Δυνατότητα κουβάς με βαμβάκι |
0.3m3 |
|
|
Δύναμη σκάβωσης με κουβά βακκωτή |
50KN |
|
|
Γωνία κλίσης της αντλίας |
180° |
|
|
Υψόμετρο στάθμευσης βαρελιών |
4050 χιλιοστά |
|
|
Μέγιστο βάθος σκάβωσης |
3820 χιλιοστά |
|
|
Μέγιστη δύναμη έλξης |
86KN |
|
|
Μηχανή |
Σχήμα |
Yuchai YC4A105Z-T20 |
|
Τύπος |
Τετραχρονη στρογγυλοφόρα |
|
|
Εσωτερική διάμετρος κυλίνδρου*χρονος |
4-108×132 |
|
|
Κατηγορία ισχύος |
75 kW/100HP |
|
|
Κατηγορία ταχύτητας |
2200r/min |
|
|
Ελάχιστη κατανάλωση καυσίμου |
230g/kw.h |
|
|
Μέγιστη ροπή |
400N.m. |
|
|
Μετατόπιση |
4.8L |
|
| Σύστημα διεύθυνσης | Τύπος | Υδραυλική διεύθυνση |
| Μοντέλο εκτροπής | ΒZZ5-250 | |
| Παροχή αντλίας | 63 ml/ημέρα | |
| Γωνία διεύθυνσης | ± 35° | |
| Ελάχιστη ακτίνα στροφής | 6950 χιλιοστά | |
| Άξονας κίνησης | Σχήμα | WZL100DF |
| Κατασκευαστής | Κίνα άξονας | |
| Μέγιστο φορτίο του εμπρόσθιου άξονα | 13 τόνους | |
| Μέγιστο φορτίο του πίσω άξονα | 13 τόνους | |
| Μεταφορά | Κουτί ταχυτήτων | Μηχανοκίνητη υδραυλική συγχρονισμένη μετατόπιση |
| Σχήμα | ZL30 | |
| Τεχνουργήματα | 4 ταχύτητες εμπρός και 4 ταχύτητες πίσω | |
| Υδραυλικός μετατροπέας ροπής | YJ320 | |
| Πίεση εισόδου | 00,4-0,65Mpa | |
| Πίεση εξόδου | 1.6-1.9Mpa | |
| Τρόπος ψύξης | κυκλοφορία πίεσης ψύξης πετρελαίου | |
| Παροχή αντλίας | 40 ml/ημέρα | |
|
Τροχός |
Μέγεθος μπροστινού τροχού |
16.9-28 |
|
Μέγεθος πίσω τροχού |
16.9-28 |
|
|
Πίεση των εμπρός ελαστικών |
0.35Mpa |
|
|
Πίεση πίσω ελαστικών |
0.35Mpa |
|
|
Ταχύτητα ταξιδιού |
38 χλμ. την ώρα |
|
| Σύστημα πέδησης | Φρένα λειτουργίας | Αεριοκίνητο λάδι, ενσωματωμένη αυτορρύθμιση, αυτο-ισορροπία |
| Φρένα στάθμευσης | Χειροκίνητη πέδηση | |
| Πίεση συστήματος | Υδραυλικό σύστημα φόρτωσης | 20Mpa |
| Υδραυλικό σύστημα ανασκαφής | 20Mpa | |
|
Υδραυλικό σύστημα διεύθυνσης |
14Mpa |
